1. 装置のために適したプロダクトおよび材料

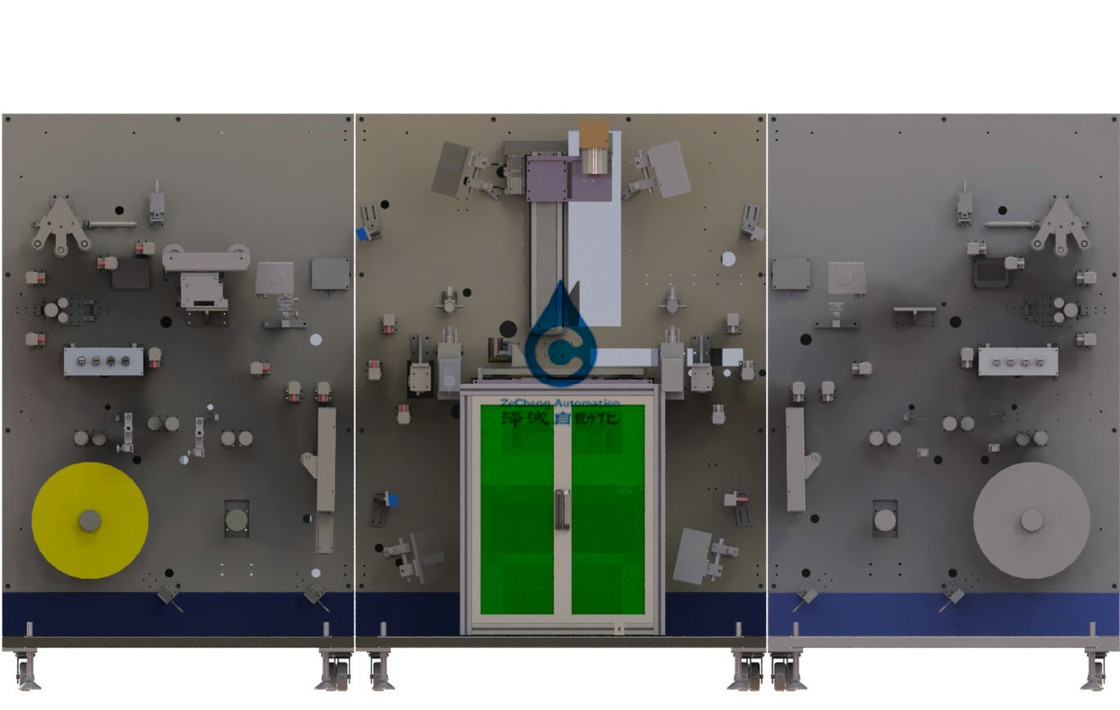

1.1. 装置はリチウム イオン電池の棒の切れレーザーの棒の切断の耳のラミネーションまたは巻くプロセスを完了する。装置に取付けられている膨脹可能なシャフトを転がす人工的なロール棒はレーザーの切断の版の位置に張力制御システムを通して装置自動的に自動調節を続けていくために転がりプロセスのメカニズムを調整する容積を置き磁極片の張力を、サーボ機構運ばれる、レーザーである非常に棒のロゴにCCDの検出の版の表面質および次元によって、欠陥の位置切れる耳の形成制御する;
| 材料 |
供給 方法 |
物質的なシート長さ（mm） | 物質的な幅（mm） | 材料（μm）の厚さ |
大口径 （mm） |
内部の直径 （mm） |
||
| サイズの範囲 | サイズの範囲 | 許容 | サイズの範囲 | 許容 | ||||
| 肯定的な版 | コイル | --- | 100-300 | 0.1 | 100~280; | 3 | φ400 | φ 76.2 |
| 陰極の版 | コイル | --- | 100-300 | 0.1 | 100~280 | 3 | φ400 | φ76.2 |
1.3の物質的な条件
1.3.1. 棒シートの巻き戻す間違いは±1mmよりより少しである
1.3.2は棒シートの蛇行の曲がる間違い0.3mm/mよりより少しである
1.3.3は棒の切れの厚さの相違5umよりより少しである
2. 装置の外のり寸法:
2.1全面的なサイズ:W3800×H2000×D1400 （参照のために）
2.2. 装置の重量:2000Kg;
3の技術的な変数
3.1の与えるシートのコイル材料自動修正;間違いの調整:+/- 0.1 mm
3.2の自動調節、自動巻上げは、巻く間違い+/- 1.0 mmである;
3.3のレーザーのカット シートは非常に耳、自動的に棒の間隔を調節できるだった。切断の後でぎざぎざの高さは0.005 mmの非常に耳の切断の位置誤差よりより少しである:+/- 0.2 mmの棒の耳の間違いのサイズよりより少し:+/- 0.2mm
3.4、速度を切る:800-1200mm/s
3.5の自動張力、調節可能な0.1-1.5Kgの張力制御;相対誤差は5%である。
4の装置の労働条件のための条件
4.1の電源:単相AC220V 3.8kvaの電圧変動範囲:± 10%;
4.2の圧縮空気:0.4-0.6mpa;
4.3の周囲温度:20-35℃;
責任
1. 新しい装置の約束
私達の会社は装置のすべての部品が全く新しい状態にあることを、どれも使用した部品を保証しない。
2. 機密の責任。
私達の会社は許可書のない、顧客のすべての技術情報そしてビジネス情報があらゆる第三者へ漏出ではないと約束する。
3. 売り上げ後のサービスの責任
私達の会社は場所の受入試験の日付から始めるために1つの年の保証を提供する維持費は保証期間、装置の身に着けている部品の間に免除され、majeureの不適当な使用か力によって損なわれる部品は保証から除かれる。装置が保証の切れたの後に販売人によって機能障害および必要性修理起こったら両側によって交渉される費用。
