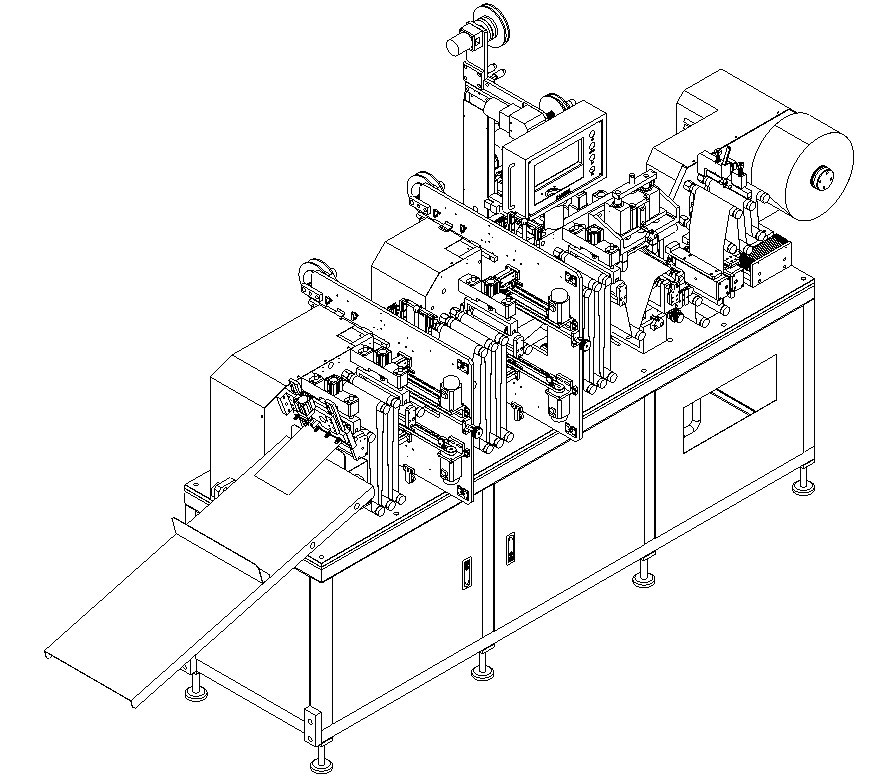

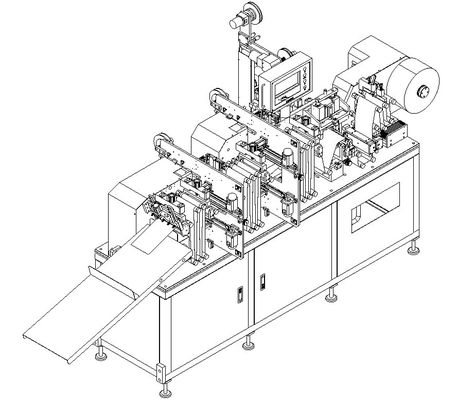

機械自動溶接電池の電極の部分を形作る電池の磁極片
この装置DYG - 145紙切れで-はb自動溶接機械がリチウム イオン電池のために主に適している分けた連続的な溶接の棒の耳の肯定的で/否定的な部分を否定的な棒の耳、保護テープ、固定長切断または巻上げ、この機械主に構成されますであり行為のメカニズム、棒の耳の溶接の版の緩衝装置、磁極片の棒テープ装置、塵取り外し装置、版のせん断装置または巻上げ装置の部分は、機械オートメーション、高い生産の効率、よい一貫性の高度です。
I.装置の技術的な機能:
1. この機械はリチウム イオン電池の電極の部分の自動溶接のために主に使用されます;
2. 棒の耳および磁極片を溶接した後前側および裏側をつけて下さい;
3. 機械はPLC制御、の認識をポリ袋、せん断、肯定的で、否定的な版の溶接、棒のゴム、せん断または巻上げのオートメーション、救います多くのマンパワーを採用します、傷害率のための生産の過程において磁極片は、アルミニウム貝18650の電池に捧げられて、柔軟材包装電池の溶接機、高性能の溶接非常に減り、上部および下の棒の接着剤を達成します;
4. ギャップの切断は半自動ウィンド マシーンのための棒の溶接そして収録の後で遂行することができます;
5. この機械に連続的な棒の切れを転がし、ストリップに連続的な棒の切れを分けることで構成される棒の切れの生産でオートメーションの高度があります。

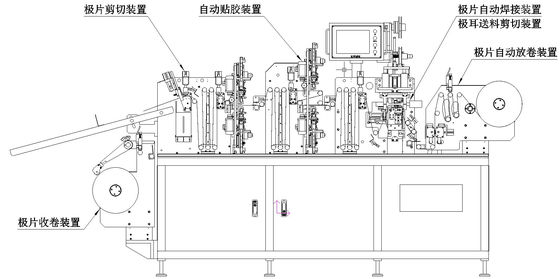

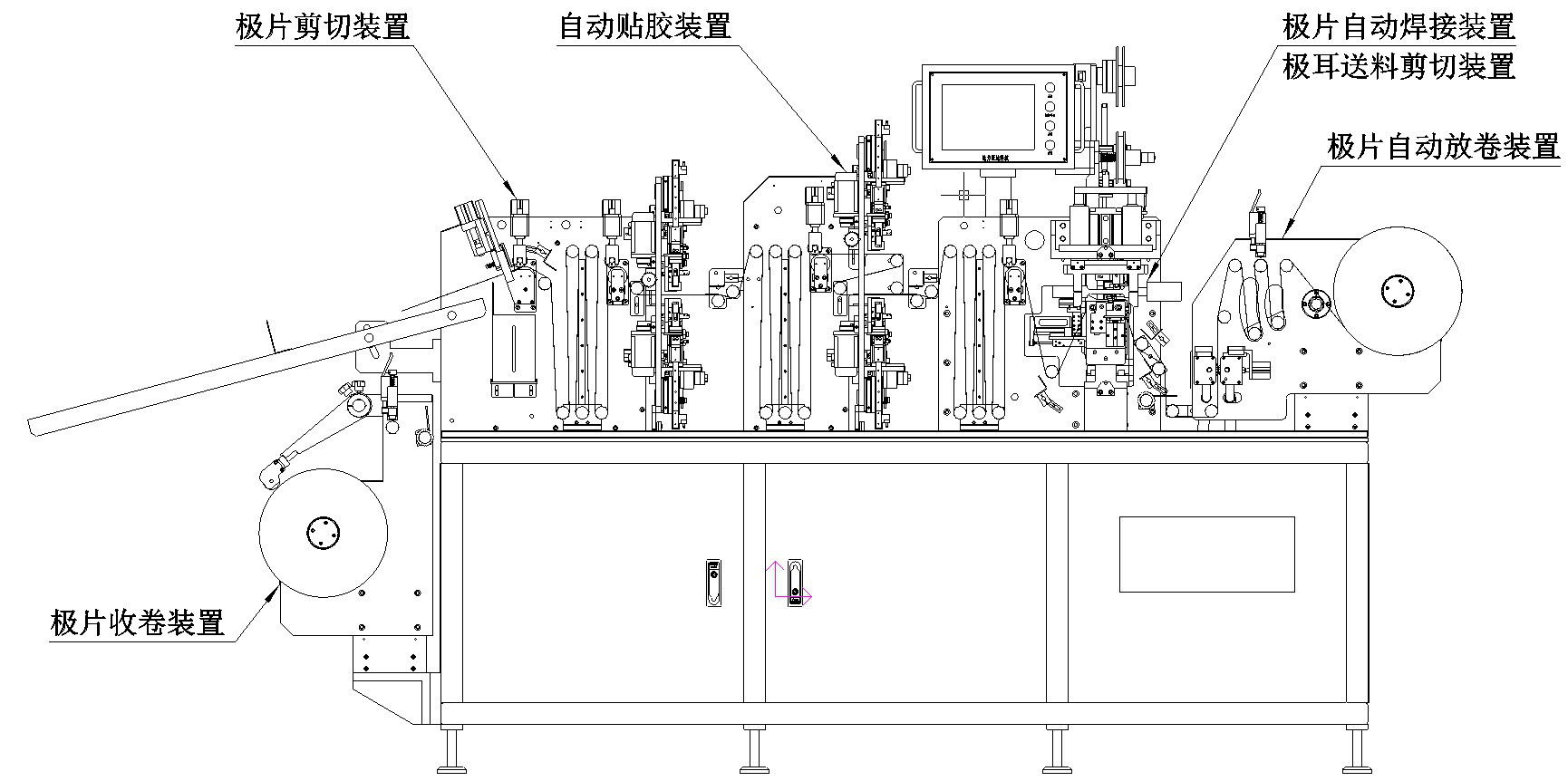

装置の支持:装置のこのセットは棒の耳の切断からつく機械、棒の耳の自動溶接機械主要なエンジンおよび超音波溶接機械、上部および下のつく装置、偏差の訂正システムおよび電気制御システム成り。
II.主関数:
1. 溶接する前のパッキング テープのために（ユーザーの要求に従って）、棒のラグナットの長さを切って下さい;
2. 単一の棒のラグナットおよび多数の棒のラグナットの溶接を実現できる磁極片のギャップの自動溶接、;
3. 棒のラグナットのラミネーション機能、保護テープ（否定的な版）の2部分または保護テープ（肯定的な版）の4部分はユーザーの要求に従ってカスタマイズすることができる棒のラグナットで貼ることができます;
4. 磁極片の自動に切断か巻き戻すこと。
5. 支持装置:1人の肯定的な、1人のネガ フィルムの生産者。
装置のパラメータ リスト
| 2、 | 4、 | 6、 | |
| 長さの×の幅の×の高さ（mm） | 3000 * 1200 * 1700 | 3500 * 1200 * 1700 | 4000 * 1200 * 1700 |
| 総装置力 | 6つのkw | 材料7つのkw | 材料8つのkw |
| 装置の総合容量 | 0.2 m3/分の材料 | 0.3 m3/分の材料 | 0.4 m3/分の材料 |
IV.技術的な変数:
| ポーランド人の耳の接着剤は部分をせん断します |
1. メタル バンドのせん断の長さ:20 | 45mm;（ユーザーが提供するサイズおよび指定） 2. 金属の帯域幅:3 | 6mm; 3. ベルトの幅:5 | 12のmm （3 | 6mm）; 4. メタル バンドのせん断の長さエラー:±0.25 mm; 5. 粘着テープののりの位置誤差:± 0.5mm; 6. 北極の耳の切断のぎざぎざ:≤±0.025mm. |
| 自動電極の溶接の部品 |
1. 棒の切れ≤80mmの幅; 2. 棒の切れの改正の制御精度:≤±0.2mm; 3. 棒の絵画、絵画は、すぐにベルトを身に着けています; 4. 磁極片の溶接を追跡するギャップは肯定的な電極25×3ストリップの溶接、否定的な電極3×3の4点の溶接を採用します; 5. 生産の効率:20-32ppm （18650の2つのゴム製monopole耳）は磁極片、ギャップ幅および特定のプロセスの長さと、特定の生産の効率関連しています; 6. ポール ポジションの自動薄板になる機能は自動に薄板になることを実現し、薄板になることは単信二重パンの接着剤を採用します; 7の棒の接着剤:対面接着剤、位置は置くことができます。 |
| 版のせん断 |
1. 棒シート±0.2 mmの長さエラーをせん断して下さい;
2. ポーランド人のせん断のぎざぎざ:≤ 0.015mm; |
V.装置の性能:
1) 高い装置の精密、低い故障率、高いプロダクト パス率;
2) それは小さい接着剤/移動溶接が付いている単極耳および多重極耳/棒の耳の溶接機能を実現できます;
3) それに間違いを蛇行させる棒の長さエラーおよび棒の自動補償機能があります;
4) 機械は棒のブラシの粉および吸塵装置を含んでいます;
5) 棒のフィルムは2とカスタマイズすることができますまたは保護テープの4部分は、顧客のカスタマイズされた生産者の異なった科学技術の条件を満たすために作用します;
6) 磁極片は直接切られ、自動的に集めることができます。
協同の責任
1. 新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2. 機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3. 売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
