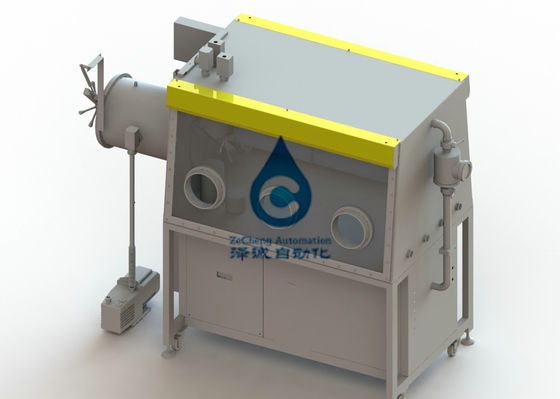

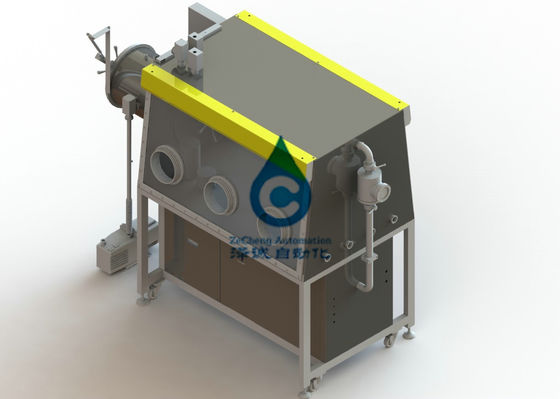

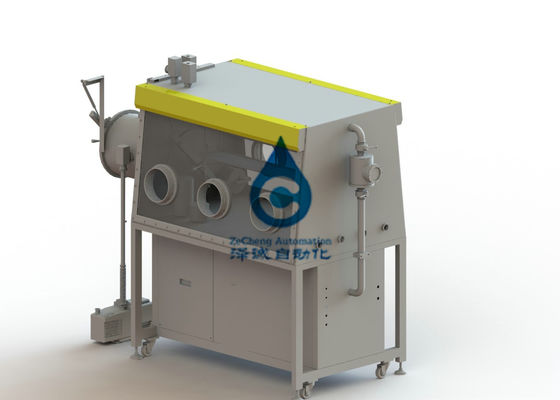

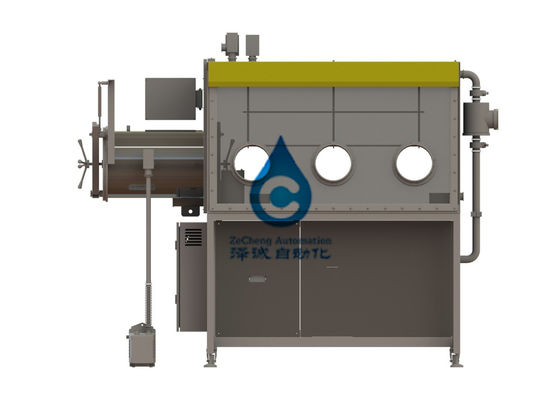

1つのセクション1500のMmのリチウム イオン電池アセンブリのための標準的な真空のグローブ ボックス

1つのセクション1500のMmのリチウム イオン電池アセンブリのための標準的な真空のグローブ ボックス

グローブ ボックスの概観:

グローブ ボックスはリチウム電池の研究で広く利用されて、生産、身体検査および化学薬品の研究、粉末や金、核技術、特別な溶接、OLEDおよび弁護された研究、触媒の研究、製薬産業、材料加工、特別なランプの研究開発および生産の良い化学薬品は、有機性の、ポリマー材料および他の企業に金属をかぶせます。

、密集した構造美しい、グローブ ボックスの設計良い技量;装置の安定した操作、連続的な長期操作;自動制御、簡単な操作、低い維持費。

グローブ ボックスはグローブ ボックス ボディ、サイズの転移の小屋、循環の浄化システム、PLCので主に制御システム、真空システム、表示システム、測定システム、等構成されます。

1の箱ボディ

1.1のサイズ:1520mm （長さ）の2つのグローブ ボックスは×900mm （高さ） ×750mm （最下の幅）中間のt型の転移の小屋によって接続されます。

1.2材料:すべてのステンレス鋼の構造（タイプ304）、厚さ3mm。

1.3の手袋の口:直径:∅220mmの反腐食の処置の後の堅いアルミ合金材料。

1.4の手袋:アメリカの北、口径8インチ、厚さ0.4 mmのポリイソブチレン材料。

1.5窓:傾向がある操作表面、取り外し可能な8つのmmの安全によって強くされるガラス前窓、耐久性、耐食性、よく軽い伝送、3/8インチの厚いオメガのシール リングが付いているシール リング。

1.6のある特定の肯定的で、否定的な圧力は（-使用されたとき12mbar -12mbar）維持することができます。

1.7は柔らかなライトが付いている省エネ ランプをつける反射防止がキャビネット装備されています。

1.8は箱（電源で1つの多孔性力のストリップ前もって調整されます:220V±10% 50Hz±10%）

1.9は液体、ガスおよび信号への容易なアクセスのための複数の標準的なkf-40インターフェイスがキャビネット装備されています。

1.10箱に2つの棚があります。

1.11ブラケット:含まれている足車高い950mm。足車に水平になり、動き、そして固定の機能があります。

2. 転移の小屋

2.1形:グローブ ボックスによって接続されたTは（304ステンレス鋼）弁によって制御しました。

2.2サイズ:360のmmの直径、600のmmの長い転移タンク、ピストン、場合は小さい転移タンク磨く、スライドの皿のための転移他指定をのための置きました:Ф 100 mm X 300のmm。

2.3パレット:ステンレス鋼300mm ×450mmは動き、伸びるために、放します（大きい転移の小屋構成）。

2.4の真空の程度:≤ -0.1mpaはドイツから（大きく、小さい右の転移タンクは真空ベルトの表示を要求します）、真空の圧力計選ばれます。

3. 制御システム

3.1方法:自己診断を含んで、圧力制御および適応機能の電源異常そして自己開始の特徴。自動制御、交通運行統制、パスワード保護、LCD表示との真空槽制御。制御装置はドイツ人のSiemens PLCのタッチ画面、任意操作メニューを採用します:中国語。

3.2圧力制御:ある特定の設定値でキャビネットおよび転移の小屋の圧力を制御して下さい。

3.3フィートのペダル:作動すること容易なグローブ ボックスの圧力を制御できます。

II.グローブ ボックスおよび主要な技術索引の選択そして構成

4. 循環の浄化システム

4.1制御:水、酸素 <1ppm>

4.2調節装置:PLCの接触調節（暖房、抽出、浄化、再生）、人間の監視のない全プロセス。

4.3働くガス:N2かAr （ガス周期）。

4.5循環ファン:ドイツ人のSiemensの高速可変的な頻度ファン、流動度0-100m3/hのマイクロプロセッサ制御、圧力はステンレス鋼装置をテストしました。

4.6単一の浄化のコラム:ドイツBASF脱酸材料、アメリカUOP非常に効果的な水引きつけられる材料。

4.7クリーニング弁:Burkert、ドイツのフル オートの電空弁。モジュール設計。

4.8フィルター:HEPAの標準に従う0.3ミクロンの開きフィルター網が付いている高性能フィルター。

3. 浄化のコラムの有機溶剤の影響を防ぐ支払能力があるろ過syste分の順序はバイパス システム システムから効果的に揮発溶媒を取除くことができるグローブ ボックス システムに統合されています。
