機械を紐で縛るタッチ画面のリチウム イオン電池の生産ライン電気細胞

機械を紐で縛るタッチ画面のリチウム イオン電池の生産ライン電気細胞

1. 機械を紐で縛る電池

装置は電気細胞の平らになることの後で粘着テープが同時に塗られるべき4個のまたは複数の電気細胞のために適している電気細胞のラミネーションの後で粘着テープ プロセスのために設計されています。

2. 設計の品質

2.1. 電池は二度束ねられます。

2.2. 泡およびしわはテープ包むことの後にありません。

2.3. 粘着テープの位置誤差:±1mm;

2.4は巻上げの場所を録音します:コイルの中心の全面的な側面の重複は≥5mmです。

2.5. セルのサイズのために適した:細胞:、広い100mm長い170mm厚い10mm;テープ:、長い、50m内部の直径76mm広いの30mm外の直径150mmの厚さ0.05mm。

2.5.1. 装置の主要なコンポーネント

2.5.2. 装置の技術的な変数

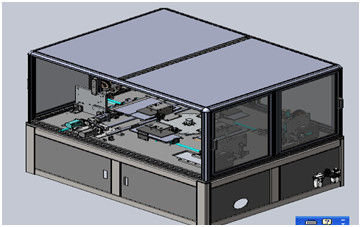

2.5.3. 装置プロフィールview2.5.4。主要な装置の部品の記述

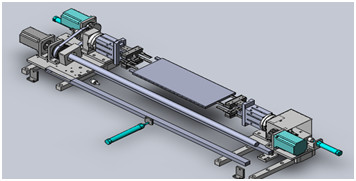

2.5.4.1のプロセス記述:図に示すようにの下で、後人工テープ、モーター回転角度、電池のプレッシャー ローラーを断ち切る刃物が電池の付着力の接合箇所を終えた後積み重ねられた場合6つの電池ある、シリンダー押し電池車輪平らにします空の位置1、にそれぞれをの4台の場所の棒テープ機械に電池を電池、両側に、後回しましたり90°の締め金で止める指電池の両側に住んでいる棒テープ位置の真中の電池を電池のテープ・ツー・テープのオフィスに堤出されましたり、回転機械、電池で握るテープの回転式角度によって置きます働かせました。回転盤を90°によって底で場所を包む粘着テープに回し次に左右の包装のメカニズムを進めて下さい。粘着テープを細胞の底で付け、上部およびテープ終了予告状態を付けるために上部および下のメカニズムを動かして下さい。回転盤は90°を回します。2.5.4.2。置く電池メカニズムを締め金で止めます:回転盤が90°を回すとき、メカニズムを締め金で止める電池のCAM従節は引きの版のカードに入ります

溝では、電池が置かれる度に、シリンダーは充満に電池が置かれるときある特定の位置を作るために側面の版を、シリンダー押します側面の版を引っ張ります

中心の直線。

2.5.4.3. 中間の粘着テープのメカニズム:指シリンダーを締め金で止めることによって電気細胞を締め金で止めて下さい、テープは電気細胞に付し、モーターは回ります。

電気細胞のまわりでゴム・ベルトを包んで下さい、ゴム・ベルトのカッターはゴム・ベルト、モーター回転をセットの角度再度断ち切り、甲革の出版物ロールは電気cell.2.5.4.4で尾接着剤を付けます。制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用します。送電線の天井は部分的に穴があいています。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;

（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh

（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
