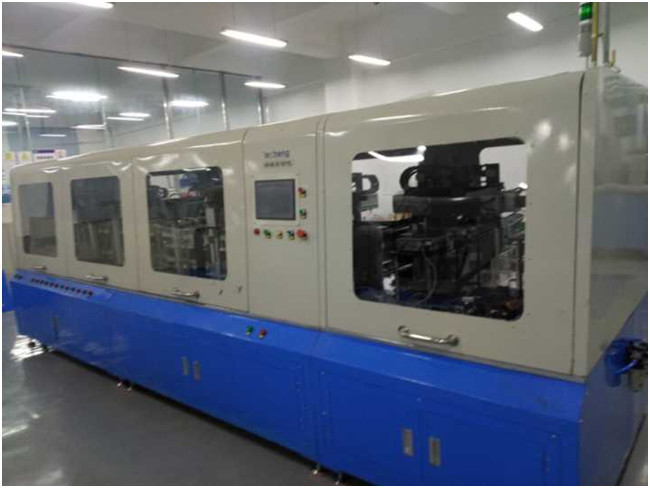

分離器の重量を量っている安定した操作のリチウム イオン電池の一貫作業ポーランド人
| 長さ（mm） | 幅（mm） | 厚さ（mm） | 重量（g） |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2。自動検出の平面の全面的な生産音は次のとおりです:3s/タブレット;20 PPM
1.3に特別な自動検出の平面高い生産の効率、安定した操作、信頼性、簡単でおよび便利な維持の特徴があり、広範囲の連続的な生産の効率≥90%または≥21.6時間の24時間の連続的な生産のための党aの条件を、/日満たすことができます;
装置がさまざまな指定のプロダクトの生産に合わせることができるおよび装置の生産の間にプロダクト モデルを取り替えるために必要な時間は15分を超過するべきではないです1.4;
1.5は雑誌のタイプ肯定的で、否定的な電池の版の入って来る材料です。電池の版が使い果されるために検出されるとき予備の物質的な箱は働き続けるように自動的に転換します。
2.技術的な提案
この機構では、電池の棒はベルトによって運ばれます。ベルト・コンベヤー ラインに等しい格子があり、各棒は固定格子のベルトによって運ばれます。電池の棒シートの充満方法は雑誌および二段式マニピュレーターです。修飾されたプロダクトは異なった質量法に従って自動的に分類され、異なった修飾されたプロダクト雑誌に荷を積まれます。不適当なプロダクトはベルト・コンベヤー ラインと共に廃物箱に直接排出されます。
次の機能を実現するのに使用されているコンベヤー ラインの兵站学の方向に6つの独立したワーク・ステーションがあります、:
電池の棒シートの2.1自動充電ステーション
ローディングの雑誌および二段式線形供給のマニピュレーターの装填装置で構成される電池の棒シートの自動供給を実現することを使用します。
ローディングの雑誌の2.1.1装填装置
供給システムは与える雑誌の方法を採用し2冊の雑誌の供給があります。仕事の間に、磁極片で満ちている雑誌は装填装置の位置スロットに手動で荷を積まれます、検出センサーは雑誌を検出します、マニピュレーターは材料を取り始めます検出センサーは空の雑誌を検出し、システムは雑誌を取り替えるためにオペレータを知らせるアラーム シグナルを送ります。
2.1.3。二段式線形供給のマニピュレーター
つかむことは真空の吸引方法を採用します;シリンダーはガイド・レールの直線で動くために真空の吸着マニピュレーターを押します。磁極片をつかむために2つの位置を実行して下さい。真空のデッサンの間に連続的なラミネーションの状態を避けるためには、脱イオン ファンは供給の位置でイオンの風を吹き飛ばすことによってデッサンの間に連続的なラミネーションを除去するように置かれます。
2.2。電池の電極の自動計量局
この場所が電池の磁極片の自動に重量を量ることを実現するのに使用されています。、装置の生産音のバランスを保障するために磁極片の遅い重量を量る速度が原因で、この特別な検出機械は2つの計量局が装備され、同時に、2つの磁極片は重量を量られます。
この場所は二段式直線的供給のマニピュレーターおよび自動重量を量る器械で構成されます。電極が渡されるとき電極を吸うために、真空の吸引のメカニズムは落ち電極は電極はセットの重量標準に従って修飾されるかどうか電池の電極および裁判官の重量を量る自動重量を量る装置の重量を量る皿に入ります。
重量を量る器械の測定の正確さは次のとおりです:0.01gおよび実際の重量を量る正確さは0.1gです。
棒の切れの2.3の分類の貯蔵の場所
棒は6つのブロック、修飾されたプロダクト、超過重量の1つのブロック、超ライトの1つのブロックの4つのブロックに分類されます:ブロックごとの1gの正確さの範囲。顧客は彼らの必要性に従って置くことができます。
棒の切れの2.3.1貯蔵
磁極片の貯蔵は2つの位置がある雑誌のタイプ貯蔵のメカニズムを採用します。
磁極片が場所に提供されるとき、二段式線形マニピュレーターは対応する磁極片の貯蔵の雑誌に磁極片を降ろし、吸います。
2.4ベルト・コンベヤー ライン
ベルト・コンベヤー ラインがモーター、減力剤、電磁クラッチおよび頻度コンバーターで構成される電池の棒シートのステップ伝達を実現するのに使用されています。電池の棒シートが送電線と共に対応する位置に運ばれるとき、異なった機能は対応する場所によって実現されます。
3.使用される主要な装置の記述
3.1。装填装置:2セットは、および検出センサー、zechengの会社によって等、SUNXIまたはOMRONの会社からの日本SMC会社、検出センサー、および残りからの空気の部品との棒ローディングの雑誌から成っていて設計し、作り出しました。
3.2二段式線形供給のマニピュレーター:zechengの会社の設計によってSUNXIまたはOMRONプロダクトを使用して日本SMCプロダクトを使用して動きのメカニズム、真空の吸引装置、脱イオン ファン、検出センサー、等、空気の部品、検出センサー、残り構成される8セットおよび生産の上下に直線運動装置で。
3.6。自動重量を量る器械:0.01gの電子重量を量る正確さおよび0.1gの検出の正確さの2セット。
3.7物質的な受信側デバイス:それぞれ棒の対応する重量を貯える8セットは物質的な貯蔵の雑誌で、空気の物質的な押すメカニズムおよび検出センサー、等構成されます。空気の部品は日本SMC会社のプロダクトです、検出センサーはSUNXIまたはOMRONの会社のプロダクトであり、残りはzeshengcompanyによって設計され、作り出されます。
3.8ベルト・コンベヤー ライン:、モーター セット、1つは減力剤、頻度コンバーター、コンベヤー ベルト、張力メカニズム、アルミニウム プロフィール、等のモーター、減力剤から成っていて日本東洋の会社のプロダクトを採用します、コンベヤー ベルトはスイス連邦共和国のhabasitの会社のプロダクトを採用します、残りはzechengの会社によって設計され、製造されます。
3.9電気制御システム:電気制御システム:、PLC、タッチ画面、電気制御のキャビネットおよび低電圧の電装品、等、PLC、等を含んで、日本のomronプロダクトを採用するためにセット、1つはタッチ画面kunlunのtongtaiを採用します。
4.システムの信頼性
4.1機構を設計するとき、システムの信頼性は主に考慮されます:反干渉、システム アラーム、機密保持およびシステム チェーン保護、等;
4.2できる限り、選り抜き信頼できる部品:モーターの空気の部品、yamanshe、センサーのOMRON、PLCのOMRONまたは三菱のためのSMC;
システムを保障する4.3厳密な設計、アセンブリおよびディバッギング処理手順は完全、信頼できます;
5。他の条件
5.1電源:3段階380V、60Hzの第4段階の地面;
5.2圧縮空気:0.5mpaの空気圧の変動の± 10%。
装置の5.3の全体寸法:3000*1000*1800 （長さ*幅*高さ）
協同の責任
1。新しい装置の約束
私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証します。
2.機密性の責任
私達の会社は党の許可書なしで、他の党の関連デッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束します。
3.売り上げ後のサービスの責任
（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任があります（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答えます。状態に従って、人員は48時間以内になります。後でより60時間、生産の継続をバイヤーによって保障するため;
（2）装置の後で問題があれば保証期間を、2党伝達し合い、取扱いますそれを渡しました。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされます。Zh
（3） 2党によって署名した契約および技術的な一致で規定された保証期間の間に会社は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に保証を提供します。
