リチウム イオン電池のポーランド人 シートの打つ機械ポーランド人の破片の穴あけ器装置

リチウム イオン電池のポーランド人シートの打つ機械ポーランド人の破片の穴あけ器装置

1. 棒シートの打つ機械の簡潔な説明

この装置は引きタイプの棒ベルトの打つ処理のために適しています。2つの働くモードがあります:自動および手動。基本的なワークフローの自動働くモード、圧延機、与える切れにベルトの切断の型に出版物のスライドのブロック、ドライブ モードの動きの上下のブロックに穿孔器型のパックに磁極片次元の整理の長さに従ってメカニズムを運ぶ運搬のメカニズムを通して北極地帯に取付けられているロールは、上部の型死にます取付けられています非常にあります持って来ます。ダイスおよび穿孔器のテーブルの中心の削除の穴を通して、磁極片は穿孔器の下のベルト・コンベヤーに落ちます。ベルト・コンベヤーは分類の場所に磁極片を送信します。終了する棒定規は収獲機械で傷ついて、コイルに集められる不完全な多孔性のストリップの無駄に形作られます。

2. 設計の品質

2.1. 棒バンドの最高の幅は220mmです。

2.2. 最高のせん断の速度は80時間以下/分 （棒シートの長さが75mmのとき）ではないし、せん断の速度は調節可能です。

2.3. 最高のせん断の長さは300mmです。

2.4. 装置に少なくとも2つの働くモードがあります:ポイント動きおよび自動操作。組み立ての両手のある安全コンソール。

2.5. 安全ドアの防御装置は装置の仕事台の前部そして背部で提供されます。両側の安全ドアが閉鎖した缶の装置ときだけ自動働くモードで作動させて下さい。

2.6. 装置の操作制御パネルに電源スイッチ、欠陥の徴候の装置そしてLCD表示の連続した状態のモニタリング データのような機能があります。

2.7. ガイド・レールおよび紡錘のような装置の滑り、回転部品に完全な潤滑装置があります。装置に打撃、バッチ、維持の計算の機能が等あります。装置は機械、送り装置およびベルト・コンベヤーを排出する受け入れを用いる配分のインターフェイスが装備されています。

2.8はrewinder電気で頻繁な開始のために適している整理を集めるために運転されます。電圧220V （380V）、50Hz。

2.9. 打ち、せん断の後で、棒定規の無駄が上限に伸びるとき、uncoilerは材料を集めることを止めます。不用なストリップが低限に下るとき、巻取り機は材料の荷を下します。送り装置は送り装置の速度を保障するためにスクラップのストリップの十分な張力を保障する均衡がなければなりません。巻き戻す機械の不用なテープ リールの土台シャフトの直径は38mmです。rewinderシャフトは不用な巻き枠のオリエンテーション装置を与えられます。棒バンド位置の検出センサーの位置は調節可能です。供給装置の速度減力剤の設置軸位置は供給装置の縦の軸線に平行です。受信側デバイスは独立した電気操作のメカニズムを備えています。

2.10. 棒のせん断の生産ラインの各部分の仕事の動きを調整すれば、各部分に独立した操作およびダバッギングの機能があります。

2.11. 棒のせん断の設計、製造、取付けおよびダバッギングは関連した国民および産業指定と一直線にあります。

2.12. 軒桁の穴あけ器の手動働くモードは設備保全のためにおよびダバッギング、新しい型のダバッギングおよび最初の仕事使用されます。最初の仕事の間に、手動デッサンの棒ベルトは装填装置を書き入れ、手動指導の棒ベルトは穿孔器型に入ります。ポイント操作の数回後で、廃物は供給機械シャフトのまわりで正常な供給の張力が巻き戻す機械によって発生するとき包まれ、自動働くモードに移ることができます。

3. 装置の主要な部品

4. 装置の技術的な変数

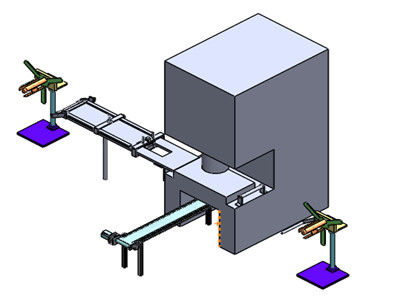

5. 装置プロフィールの眺めのリチウム イオン電池の一貫作業

6. 主要な装置の部品

棒シートの打つ機械の6.1構成:それは巻き戻す機械、供給装置、穿孔器出版物、巻き戻す機械およびベルト・コンベヤーで主に構成されます。

6.2. uncoilerの構成:頻繁な開始のために適した電気減力剤ドライブ整理の供給によって。機械が始動する時、自動的に材料を排出する巻き戻す機械開始。棒バンドがセンサーの低限に下るとき、巻き戻す機械は排出することを止めます。棒バンドがセンサーの検出の範囲から引張られるとき、巻き戻す機械は再度排出し始めます。巻き戻す機械は信頼できるブレーキがかかるメカニズムを備えています。ほどく機械の棒テープ コイルの設置シャフトの直径は38mmです。ほどく機械のシャフト、位置装置へ棒ベルトの物質的な巻き枠が、物質的な版持っています放射状の位置をの伝達ピンあります。ウィンド マシーンに肯定的な、逆の供給の機能があります。uncoilerに棒が地面に下ることを防ぐべき装置があります。ほどく装置の減力剤の設置軸位置は供給装置の縦の軸線に平行です。ほどく装置は別の電気オペレータを備えています。

6.3. 送り装置の構成:空気の供給方法を採用して下さい、送り速度は穿孔器の速度のマッチと、調節し。供給の幅は220mmよりより少しではないです。締め金で止めるシリンダーが棒ベルトを上下に締め金で止めるのに使用され供給を押すのに供給シリンダーが使用されています。締め金で止めるシリンダーは北極ベルトの表面を損ないません。供給の長さは0-300mmの範囲の内で任意に調節することができ調節された長さは照合番号によって示されています。装填装置は供給ガイドのメカニズムと安定して、棒ベルトの供給を保障できる調節可能な棒ベルトの限界のメカニズム、棒ベルトの端のゆがみの状況、および精密の下でまっすぐです±0.5mmより多くではないです。穿孔器出版物の装填装置と滑走ブロックの動き間によい調整があります。装填装置に完全な、信頼できる安全装置があります。高速で動くとき装填装置に十分な剛性率があり、余分な振動を作り出すべきではないです。装填装置の高さは調節可能であり、穿孔器が付いている関係はしっかりしています。

6.4. 穿孔器の構成:ocp-80eの穿孔器はjinfengの機械類の企業co.、株式会社のわずかな圧力によって80トン作り出しました。

6.5. ベルト・コンベヤーの構成:ベルト・コンベヤーは穿孔器出版物の下で取付けられています。ベルトは電気ドライブが付いているリング タイプ クリップ テープから成っています。ベルト・コンベヤーの長さは1つの端が穿孔器機械の削除の穴から落ちる磁極片に接続することができるもう一方の端は500mmについての装置の出現--にさらされますことを保障し。滑車はベルト・コンベヤーの底でコンベヤーの位置調節を促進するために取付けられています。

rewinderの6.6構成:rewinderは電気で頻繁な開始のために適している整理材料を集めるために運転されます。打ち、せん断の後で、uncoilerはスクラップのストリップが上限に伸びるとき材料を集めることを止めます。不用なストリップが低限に下るとき、巻取り機は材料の荷を下します。送り装置は送り装置の速度を保障するためにスクラップのストリップの十分な張力を保障する均衡がなければなりません。巻き戻す機械の不用なテープ リールの土台シャフトの直径は38mmです。rewinderシャフトは不用な巻き枠のオリエンテーション装置を与えられます。棒バンド位置の検出センサーの位置は調節可能です。供給装置の速度減力剤の設置軸位置は供給装置の縦の軸線に平行です。受信側デバイスは独立した電気操作のメカニズムを備えています。

6.7. 制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されています。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用します。送電線の天井は部分的に穴があいています。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管されます。
