機械を紐で縛る5PPMタッチ画面のリチウム イオン電池

機械を紐で縛るタッチ画面のリチウム イオン電池の生産ライン電気細胞

1. 機械を紐で縛る電池

装置は電気細胞の平らになることの後で粘着テープが同時に塗られるべき4個のまたは複数の電気細胞のために適している電気細胞のラミネーションの後で粘着テーププロセスのために設計されている。

2. 設計の品質

2.1. 電池は二度束ねられる。

2.2. 泡およびしわはテープ包むことの後にない。

2.3. 粘着テープの位置誤差:±1mm;

2.4テープ巻上げの場所:コイルの中心の全面的な側面の重複は≥5mmである。

2.5. セルのサイズのために適した:細胞:、広い100mm長い170mm 10mm厚く;テープ:、長い、50m内部の直径76mm広いの30mm外の直径150mmの厚さ0.05mm。

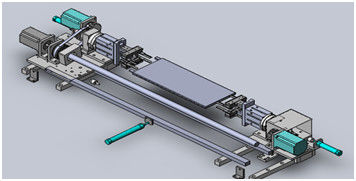

2.5.1. 装置の主要なコンポーネント

2.5.2. 装置の技術的な変数

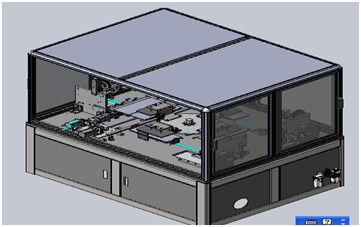

2.5.3. 装置プロフィールview2.5.4。主要な装置の部品の記述

2.5.4.1のプロセス記述:次図に示すように仕事はに空の位置1の4台の場所の棒テープ機械に、後人工時積み重ねられて6つの電池、車輪が回転機械の回転式角度によって、テープを、モーター回転角度断ち切るために、刃物の後で電池で置かれた、電池のテープ・ツー・テープのオフィスに90°の締め金で止める指電池の両側に住んでいる棒テープ位置の真中の電池を回すために握るテープ電池のプレッシャー ローラー終える電池の付着力の接合箇所を堤出された後電池を、それぞれ電池、両側にあったシリンダー押し電池平らにした。回転盤を90°によって底で場所を包む粘着テープに回し次に左右の包装のメカニズムを進めなさい。粘着テープを細胞の底で付け、上部およびテープ終了予告状態を付けるために上部および下のメカニズムを動かしなさい。回転盤は90°を回す。2.5.4.2。置く電池メカニズムを締め金で止める:回転盤が90°を回すとき、メカニズムを締め金で止める電池のCAM従節は引きの版のカードに入る

溝では、電池が置かれる度に、シリンダーは満たすために電池が置かれるときある特定の位置を作るために側面の版を、シリンダー押す側面の版を引っ張る

中心の直線。

2.5.4.3. 中間の粘着テープのメカニズム:指シリンダーを締め金で止めることによって電気細胞を締め金で止めなさい、テープは電気細胞に付し、モーターは回る。

電気細胞のまわりでゴム・ベルトを包みなさい、ゴム・ベルトのカッターはゴム・ベルトを断ち切った、モーターは一定の角度を再度回し、上部の出版物ロールは電気cell.2.5.4.4で尾接着剤を付ける。制御システム:機械は独立した電気板が、漏出スイッチ、dcの安定性の電源および他の電力回路の部品、制御PLC、リレー、運動制御装置、等装備されている。そしてコネクターおよび端末テーブルを使用して外部接続。PLCはOMRONを使用する。送電線の天井は部分的に打ち抜かれる。他の装置間のケーブルそして送風管は次ワイヤーで縛られ、配管される。

協同の責任

1. 新しい装置の約束

私達の会社は顧客に提供される商品が真新しく、完全な未使用装置であることを保証する。

2. 機密性の責任

私達の会社は党の許可書なしで、他の党の関連のデッサン、技術情報、ビジネス情報および他のビジネスの秘密および技術秘密がどうにか第三者に漏ってはならないと約束する。

3. 売り上げ後のサービスの責任

（1）装置の郵送物の日付からの2か月、党Bは1年以内の時機を得た、自由な保証の人間でない欠陥に責任がある（装置が不良なとき、売り上げ後のサービスのスタッフは通告を受け取った後2時間以内に答える。状態に従って、人員は48時間以内になる。後でより60時間無し、生産の継続をバイヤーによって保障するため;

（2）装置が保証期間を渡した後、問題があれば、2党はそれを伝達し合い、取扱う。必要ならば、アフターセールスの人員はそれを修理するために送られ費用だけ満たされる。En

（3）保証期間の間に契約で規定し、2党によって署名した技術的な一致は私達のプロダクトの正常な使用の間に人間の損傷によって起こされない質問題に会社保証を提供する。
