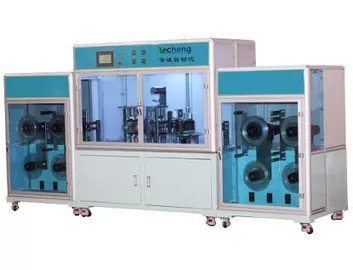

機械を形作る高容量のリチウム イオン電池の一貫作業ポーランド人の耳
装置は次のプロセスを含む柔軟材包装電池の北極の耳の形成に、主に使用することができる:
ほどく-除塵し-予熱-ゴム（甲革および2つの層を下げるため） -高温圧縮の-ゴム製切断-二次高温圧縮の-運転する-切断- （版の切断） -巻上げ- （コレクション箱への版プロダクト）。
製品の機能:
1.1はステップ・モータによって機械運転され、人間-機械インタフェースによって制御される。作動することは容易で、1人だけを必要とする。
1.2高性能、最高10-15（2mm），000,000部分の日産量;
広い製品の範囲、調節可能な別の長さ幅の調節に適当な1.3はただガイド・ローラおよび供給の版を取り替える必要がある。
1.4は装置十分に機能的、適当分離のペーパーとタイプ棒の耳、ディスク タイプ棒の耳、フィルムが包むことができるペットを閉められていてめっきするためにである。
2. 入って来る材料の指定
| W | H | コイルの入って来る材料の内部の直径 | コイルの入って来る材料の外径 | |
| 単位:mm | ||||
| 北極の耳（アルミニウム テープ、ニッケル テープ） | 1.5-30 | 0.05-0.2 | 100 | 最高:400 |
| まさに耳の接着剤 | 3-10 | 0.03-0.12 | 3" （76） | 最高:300 |
3. 技術的な変数
|
機械指定 プロジェクト |
変数 | ノート | |
| 1 | 棒の耳の幅の全列 | 100-130のmm |
顧客レーザーのニッケルの幅に従って
|
| 2 | ベルトの幅 | 3-6mm | |
| 3 | 棒の付着力の量 | 記事10に30 | 北極の耳の幅によって |
| 4 | 容量 | 10-150000 （2つのmm） |
に従って幅および高温圧縮の時間（20時間）
|
| 5 | 精密を切る版 | より少しにより0.5 mm | |
| 6 | 切断および精密 | より少しにより0.3 mm | |
| 7 | テープ同時発生の正確さ | より少しにより0.1 mm | |
| 8 | 方法の受け入れ | または巻き枠切りなさい | |
| 9 | 温度を熱押すこと | 20-200 ℃は調節可能である | |
| 10 | 温度調整の正確さ | +/- 1つの℃ | |
| 11 | 装置のサイズ（mm） | 3500*1200*1700 | |
| 12 | 装置力 | 4KW | |
| 13 | ペット フィルムの幅 | 100-130mm | 任意 |
| 14 | 閉鎖のペーパー | 4-10mm | 任意 |
4. 構造機能
装置は次のシステムを含んでいる:
4.1ほどくシステム:ACモーターは回り、コイルの張力を維持するために巻き枠は逆で回るように供給の版を運転する。4.2の転移のローラー システム:最初の高温圧縮前に精密低摩擦軸受け、堅い酸化させたアルミ合金の転移のローラーを、転移のローラー採用したり真鍮材料を、アルミニウム ベルトおよびニッケル ベルトの異なった指定に従って取り替える転移のローラーを採用しなさい。
システムを押す4.3第一次熱:omronの精密温度調節器が熱する版の温度を制御するのに使用されシリンダーは北極の耳の接着剤を熱するために上部および下の押す版を運転する。
4.4本の棒のラグナットの付着力の供給システム:精密ステップ・モータによって運転されて、棒のラグナットの付着力の供給は球ねじによって運転される。
4.5二次熱押すシステム:omronの精密温度調節器が熱する版の温度を制御するのに使用されシリンダーは北極の耳の接着剤を熱するために上部および下の押す版を運転する。
4.6ドライブ:精密ステップ・モータによって運転されて、ゴム製 ロールは熱結合の後で棒の耳の長さを運転するために回る。
4.7切断システム:固定長切断シリンダーは棒の耳を断ち切るために刃物を運転し刃物は長い生命を過す。反復可能な粉砕。
4.8切断システム:回転式刃が棒の耳の接着剤を切るのに使用されローラーは棒の耳を先に運転する。
4.8貸出方式:ACモーターは回り、コイルの張力を維持するためにアルミ合金のフィード リールは逆で回るように供給の版を運転する。
4.9フレーム システム:正方形の溶接の構造、しっかりしたおよび信頼できる、表面の焼けるペンキ、顧客の必要性に従ってカスタマイズされる色。基質は25mmの厚い鋼板から成り、表面は電気めっきされる。
4.10制御システム:omron PLC制御、オートメーションの高度。
オペレーティング システム4.112:kunlunのtongtaiのタッチ画面を、インターフェイス明確、直観的美しい採用すれば、データは置くことができる。
4.123システム構成:
| 通し番号 | の名前 | 原産地 |
| 1 | コントローラー | omron |
| 2 | 入力/出力延長 | omron |
| 3 | 通信モジュール | omron |
| 4 | タッチ画面 | ty Kunlunのパス |
| 5 | サーモスタット | omron |
| 6 | I/のF変換モジュール | Rhettのサイバー |
| 7 | 空気の部品 | CHELICの及CKD |
| 8 | 線形ガイド | HIWIN |
| 9 | 球ねじ | HIWIN |
| 10 | 光電センサー | SUNX |
| 11 | ステッピング モーター | 制御Rの |
| 12 | 三相モーター |
5. プロダクト使用環境
圧縮空気:0.4 | 0.6mpa （4-6kgf/cm2は）、圧縮空気の各部分の流動度10L/min、稼働率である50%である
周囲温度:20 | 35℃
相対湿度:5 | 55% HR
動力源:単相AC220V;電圧変動は±10%よりより少しである;電源:3KVA
1. 新しい装置の約束
私達の会社は装置のすべての部品が全く新しい状態にあることを、どれも使用した部品を保証しない。
2. 機密の責任。
私達の会社は許可書のない、顧客のすべての技術情報そしてビジネス情報があらゆる第三者へ漏出ではないと約束する。
3. 売り上げ後のサービスの責任
私達の会社は場所の受入試験の日付から始めるために1つの年の保証を提供する維持費は保証期間、装置の身に着けている部品の間に免除され、majeureの不適当な使用か力によって損なわれる部品は保証から除かれる。装置が保証の切れたの後に販売人によって機能障害および必要性修理起こったら両側によって交渉される費用。
